環形光源
發布時間：2018-05-18點擊量：495
詳情說明
產品概述:
環形光源由高亮LED經結構優化設計陣列而成，性能穩定，安裝方便。以不同照射角度、不同顏色組合直接在被測物體上，可避免照射陰影，突顯成像特征。也可結合漫射板使用，使光線更為均勻、柔和。
應用范圍:
※ IC等半導體產品外觀字符檢測。
※ PCB 電路基板與元件檢測。
※ 產品包裝外觀、標簽檢測。
※ 藥片破損、缺片檢測。
命名說明:
PR-mm-a-c
說明：PR代表環形光源
mm代表光源外徑，單位為毫米
a代表光源照射角度，單位為度
C光源顏色：R、G、B、W等

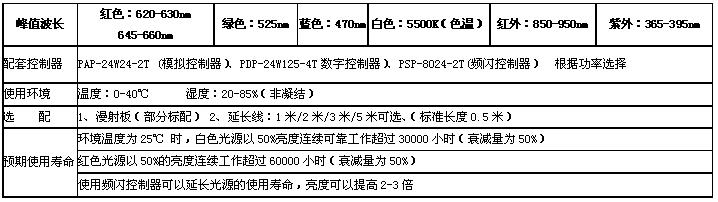

參數說明:
型號規格參數:
| 角度 | 序號 | 型號 | 顏色 | 電壓/功率 | 環數 | 角度 | |
| 紅色/紅外 | 綠色/藍色/白色/紫外 | ||||||
| 高 | 1 | PR-32-75-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/0.78W | 24V/1.2W | 2 | 75 |
| 2 | PR-40-90-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/0.48W | 24V/0.8W | 1 | 90 | |
| 3 | PR-42-65-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.04W | 24V/1.7W | 2 | 65 | |
| 4 | PR-48-65-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/0.48W | 24V/0.72W | 65 | ||
| 5 | PR-50-60-R/G/B/W/UV | 紅色/綠色/藍色/白色/紫外 | 24V/1.3W | 24V/2W | 2 | 60 | |
| 6 | PR-50-90-R/G/B/W | 紅色/綠色/藍色/自色 | 24V/1.2W | 24V/2.16W | 2 | 90 | |
| 7 | PR-54-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.2W | 24V/2.16W | 2 | 60 | |
| 8 | PR-54-80-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.2W | 24V/2.16W | 2 | 80 | |
| 9 | PR-55-90-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.15W | 24V/1.92W | 2 | 90 | |
| 10 | PR-58-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.68W | 24V/2.64W | 3 | 60 | |
| 11 | PR-60-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.44W | 24V/2.64W | 2 | 60 | |
| 12 | PR-70-90-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/2.34W | 24V/3.6W | 3 | 90 | |
| 13 | PR-74-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/2.34W | 24V/3.6W | 3 | 60 | |
| 14 | PR-80-80-UV/G/B/W | 紫外/綠色/藍色/白色 | 12V/5.52W | 24V/5.52W | 4 | 80 | |
| 15 | PR-90-70-R/W/B/G | 紅色/綠色/藍色/白色 | 24V/4.03W | 24V/6.2W | 4 | 70 | |
| 16 | PR-90-80-R/G/B/W/IR | 紅色/綠色/藍色/白色/紅外 | 24V/3.5W | 24V/7.2W | 3 | 85 | |
| 17 | PR-100-90-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/5.04W | 24V/8.4W | 5 | 90 | |
| 18 | PR-120-30-R/G/B/W4 | 紅色/綠色/藍色/白色 | 24V/6.2W | 24V/10.32W | 4 | 50 | |
| 19 | PR-120-50-R/G/B/W7 | 紅色/綠色/藍色/白色 | 24V/10.08W | 24V/20.16W | 7 | 50 | |
| 20 | PR-120-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/9.1W | 24V/14W | 6 | 60 | |
| 21 | PR-120-70-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/6W | 24V/10.08W | 4 | 70 | |
| 22 | PR-120-80-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/6.5W | 24V/15.16W | 4 | 80 | |
| 23 | PR-120-90-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/5.04W | 24V/8.64W | 3 | 90 | |
| 24 | PR-180-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/9.36W | 24V/14.4W | 4 | 60 | |
| 25 | PR-208-60-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/8.64W | 24V/14.4W | 3 | 60 | |
| 低 | 26 | PR-60-00-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.04W | 24V/1.6W | 1 | 0 |
| 27 | PR-60-30-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.2W | 24V/2.16W | 2 | 30 | |
| 28 | PR-74-30-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.68W | 24V/2.6W | 2 | 30 | |
| 29 | PR-90-30-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/3.38W | 24V/5.3W | 3 | 30 | |
| 30 | PR-96-00-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.56W | 24V/2.4W | 1 | 0 | |
| 31 | PR-120-30-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/5.59W | 24V/8.6W | 3 | 30 | |
| 32 | PR-132-20-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/5.04W | 24V/7.92W | 3 | 20 | |
| 33 | PR-146-00-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.82W | 24V/2.9W | 1 | 0 | |
| 34 | PR-170-20-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/6.96W | 24V/13.92W | 2 | 20 | |
| 35 | PR-172-00-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.8W | 24V/4W | 1 | 0 | |
| 36 | PR-180-30-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/9.62W | 24V/14.9W | 4 | 30 | |
| 37 | PR-208-20-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/9.12W | 24V/15.2W | 3 | 20 | |
| 38 | PR-213-00-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/1.44W | 24V/2.64W | 1 | 0 | |
| 39 | PR-350-30-R/G/B/W | 紅色/綠色/藍色/白色 | 24V/16.8W | 24V/27.84W | 3 | 30 | |

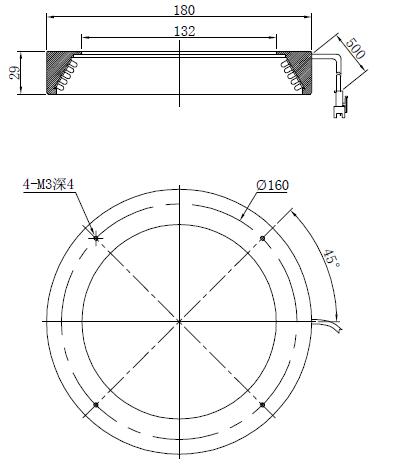

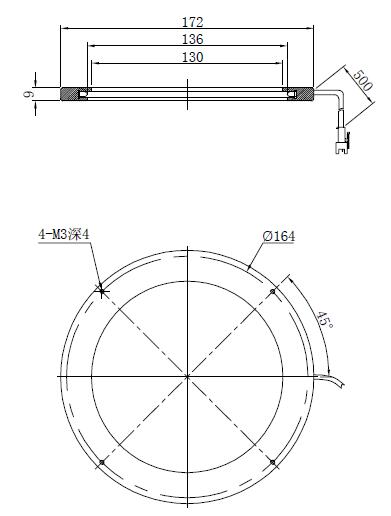

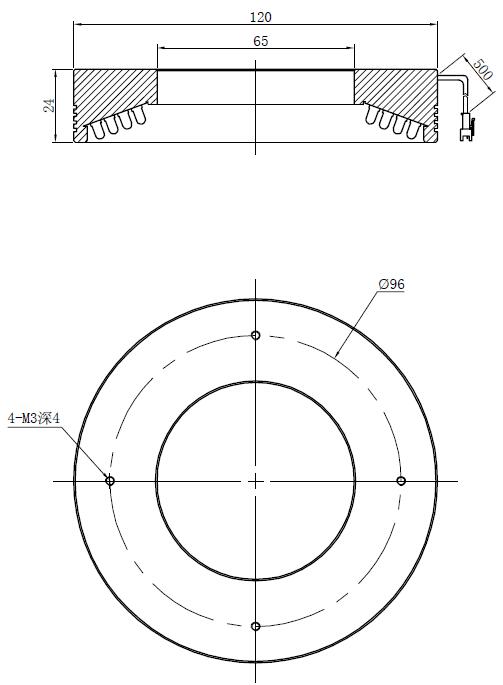

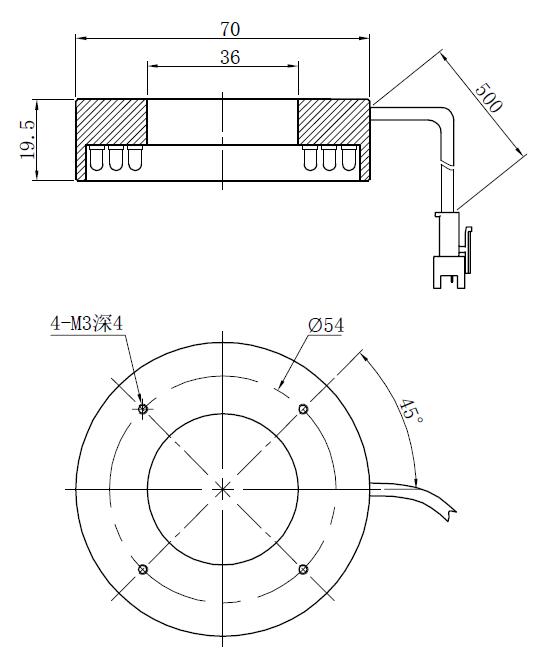

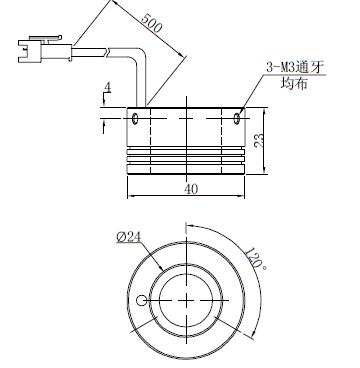

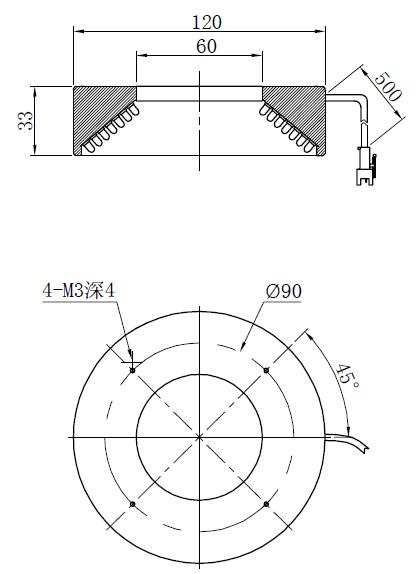

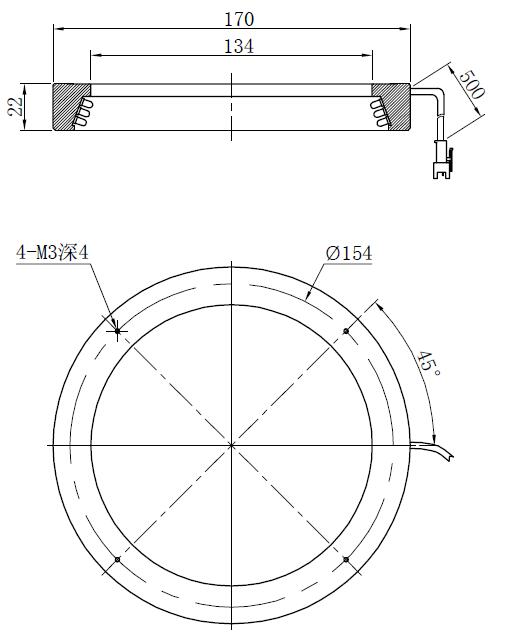

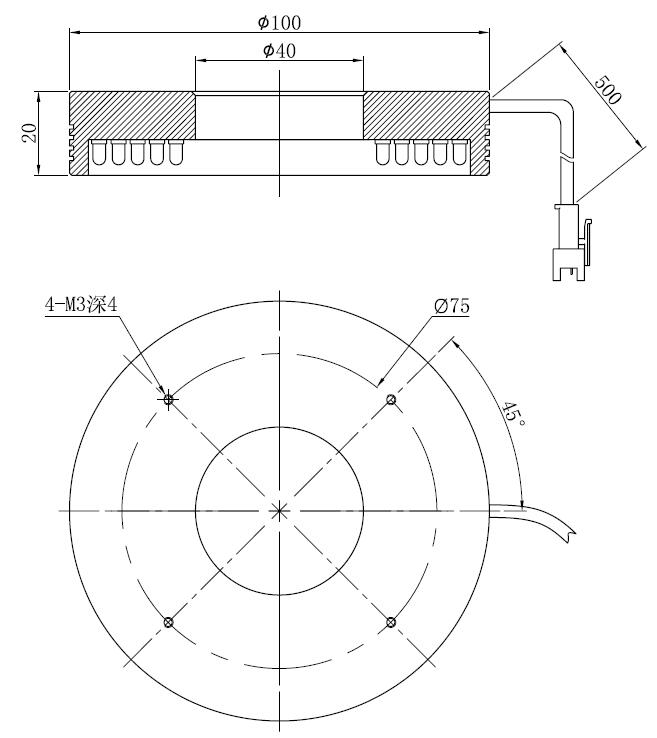

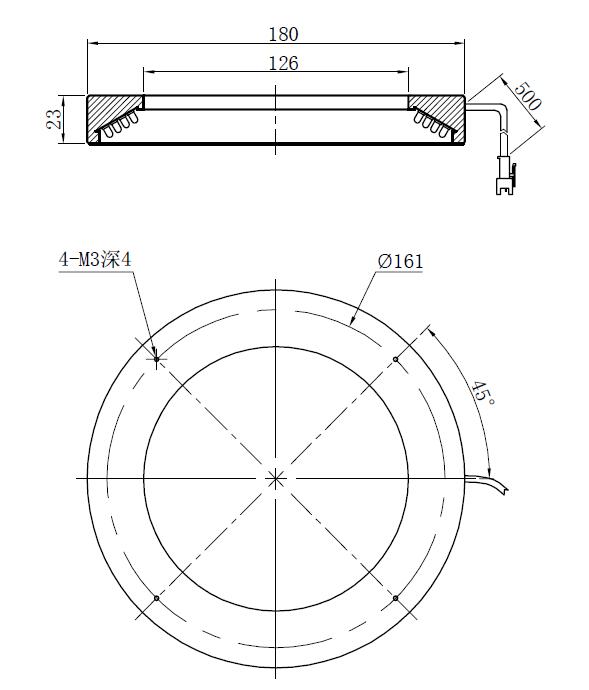

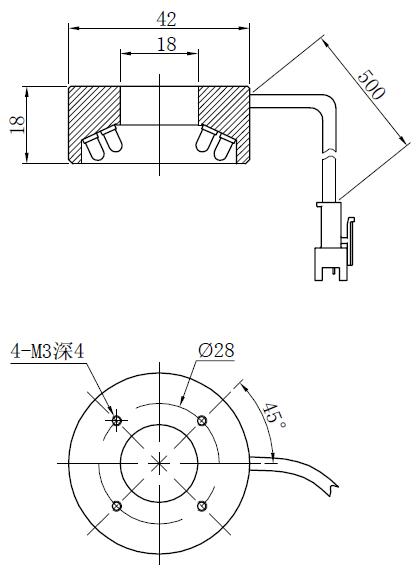

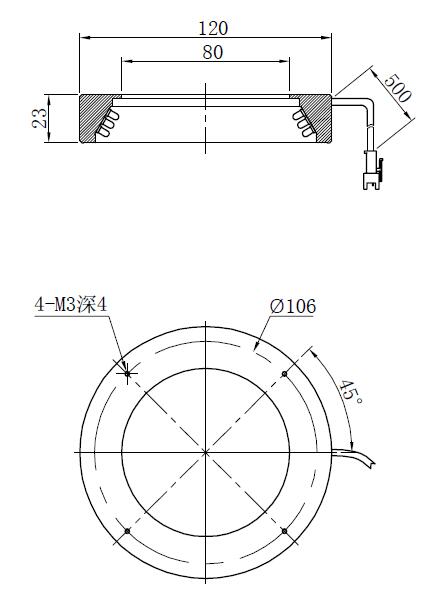

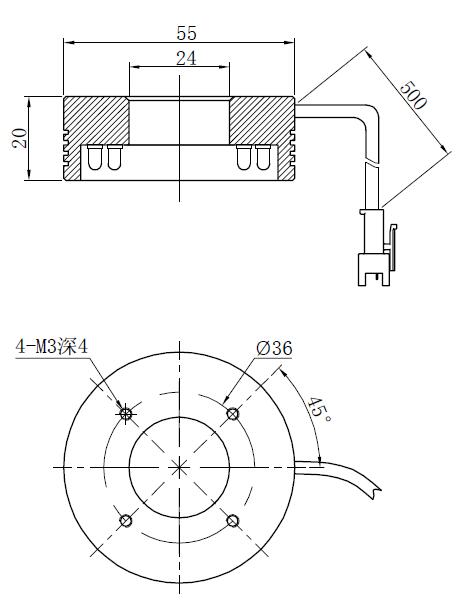

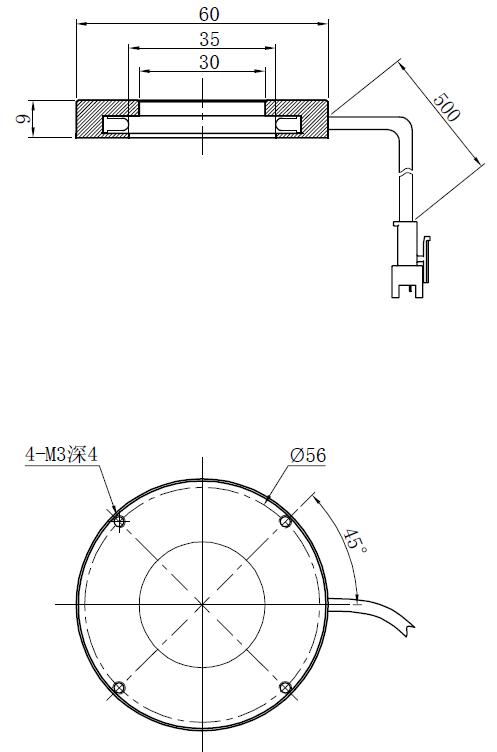

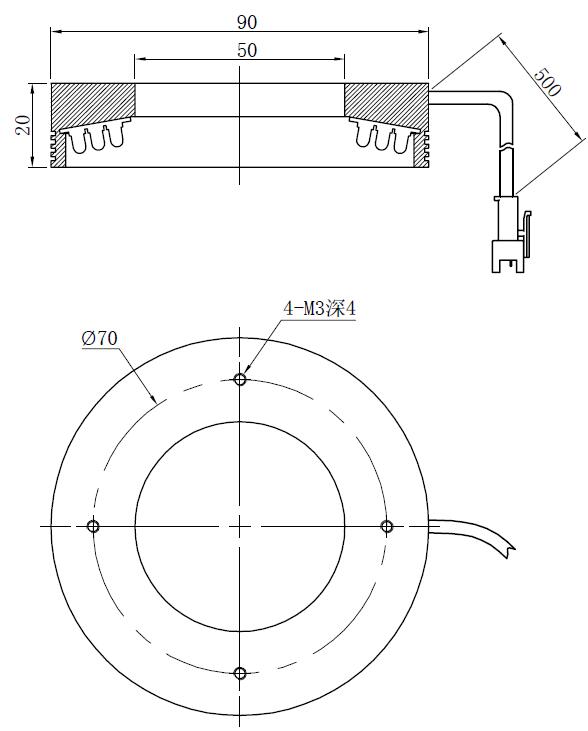

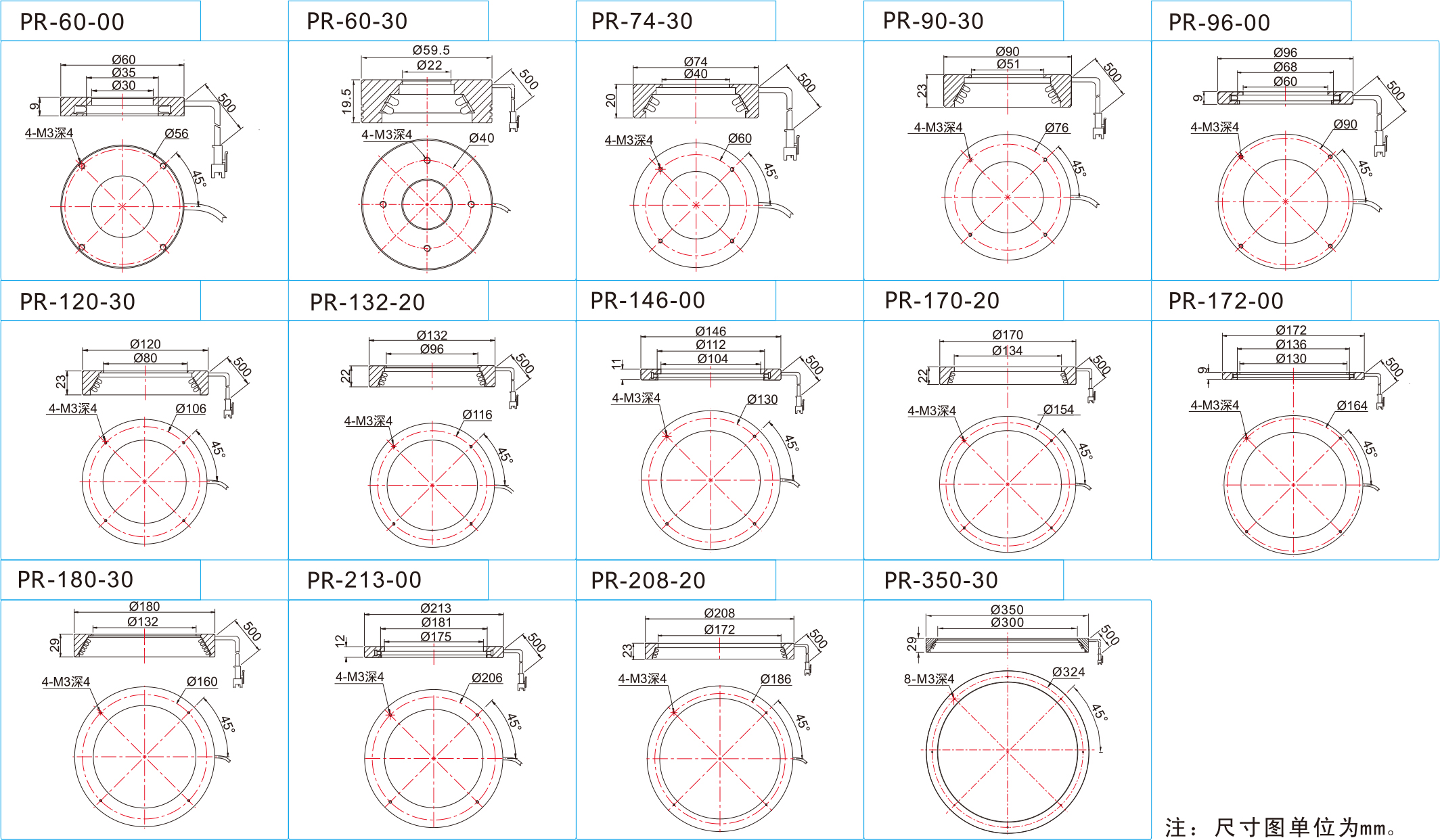

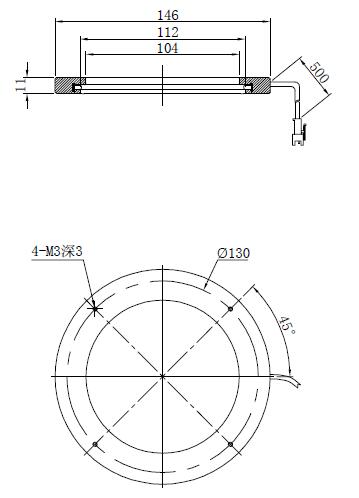

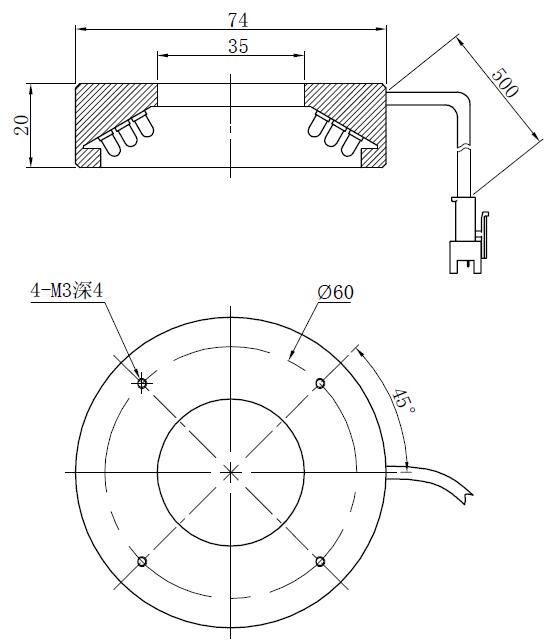

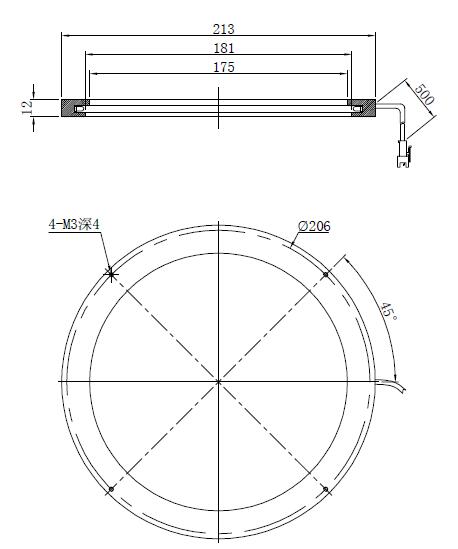

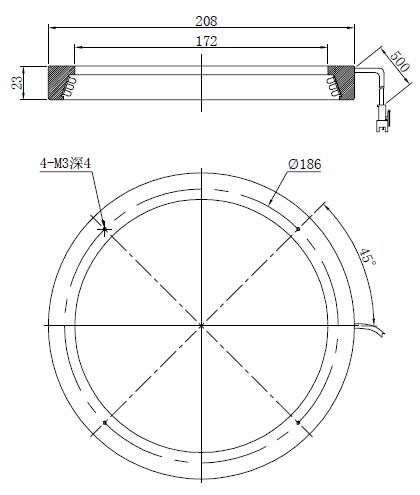

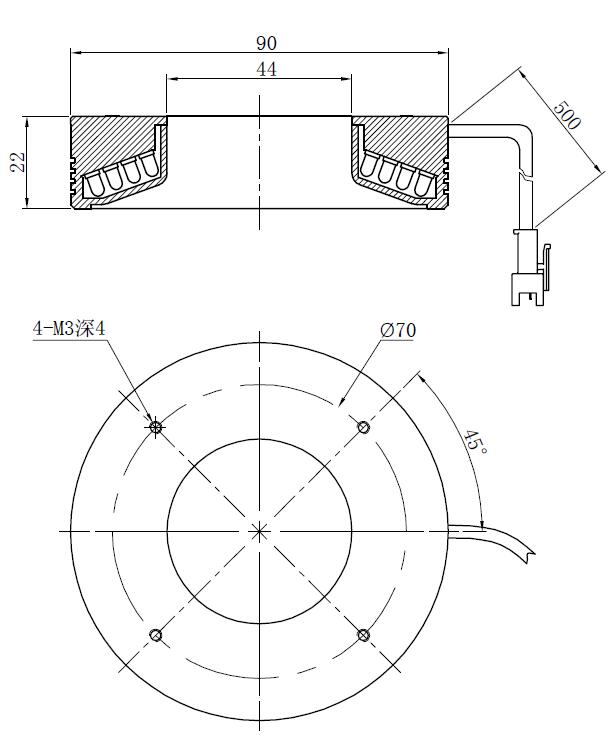

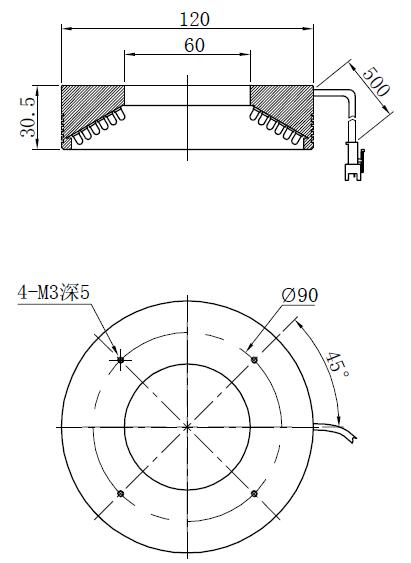

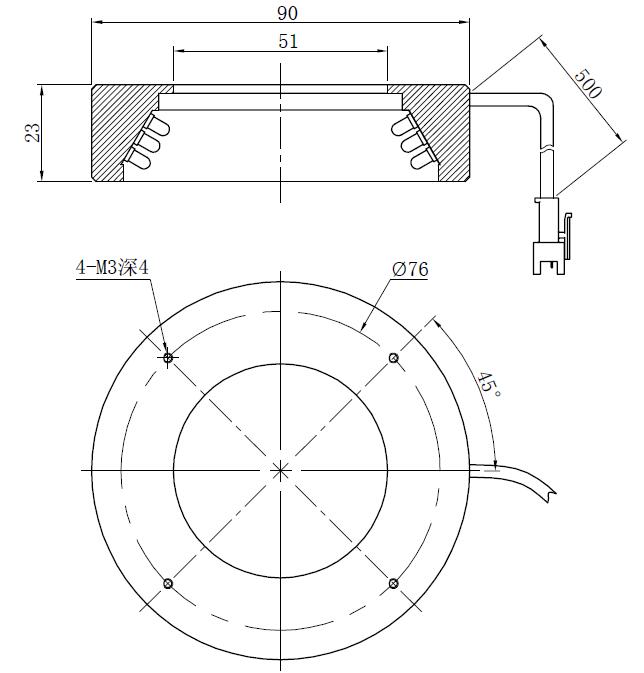

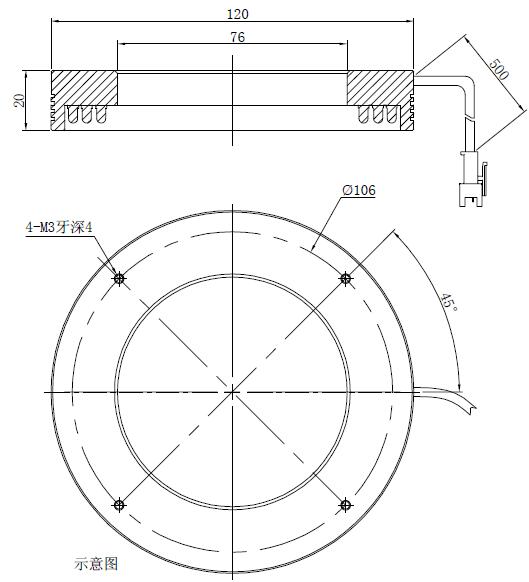

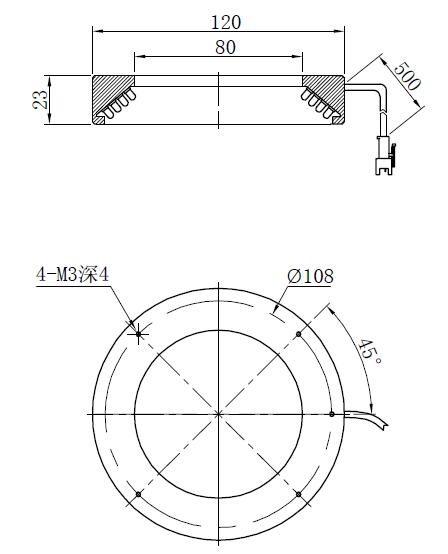

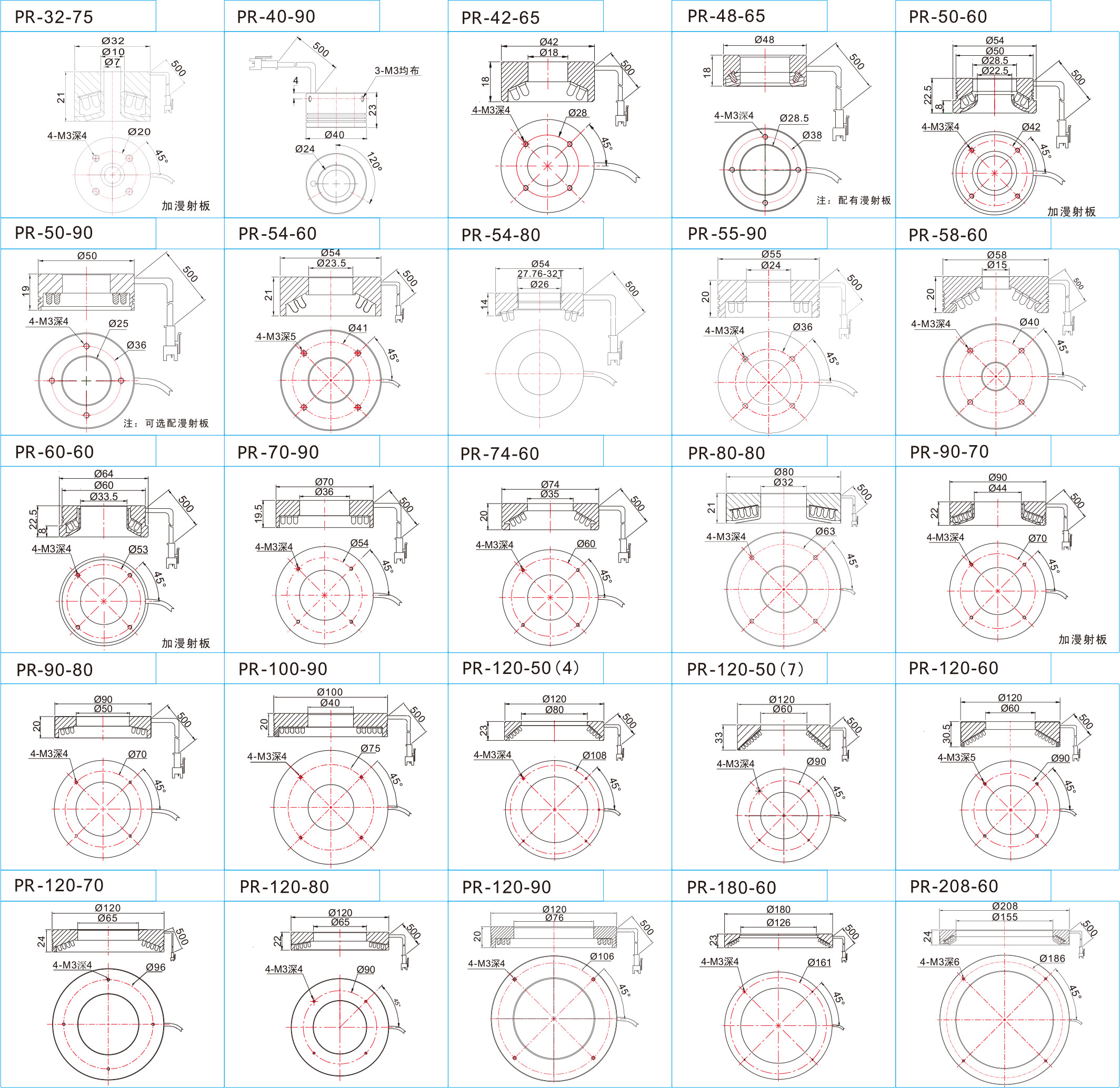

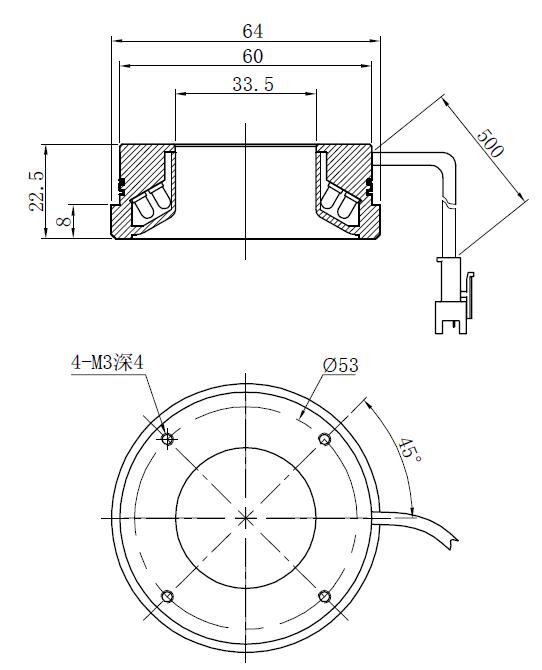

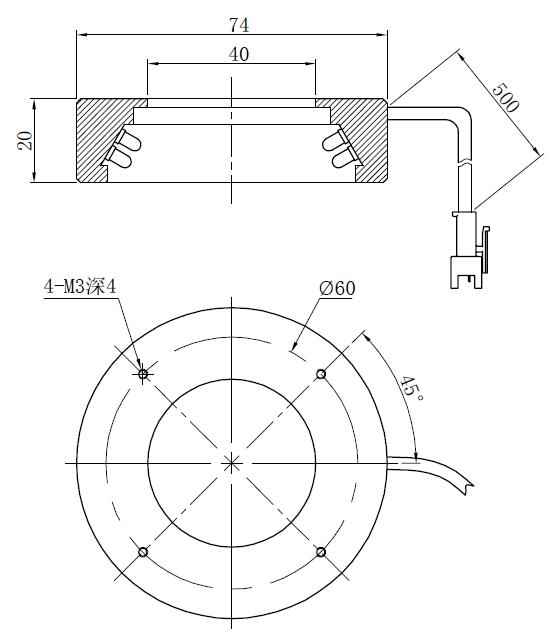

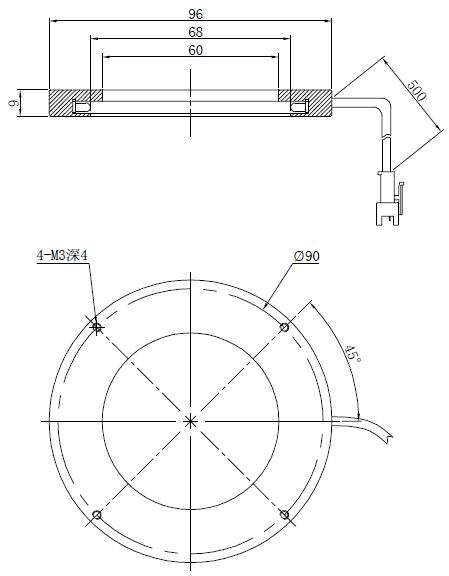

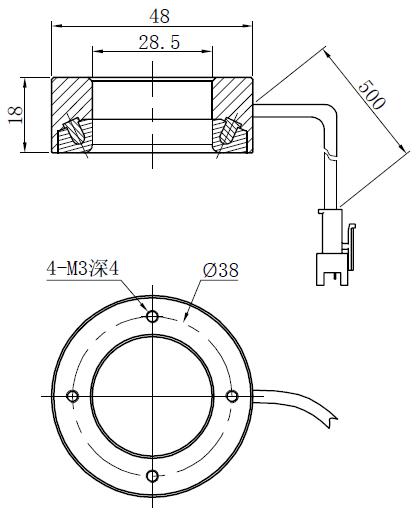

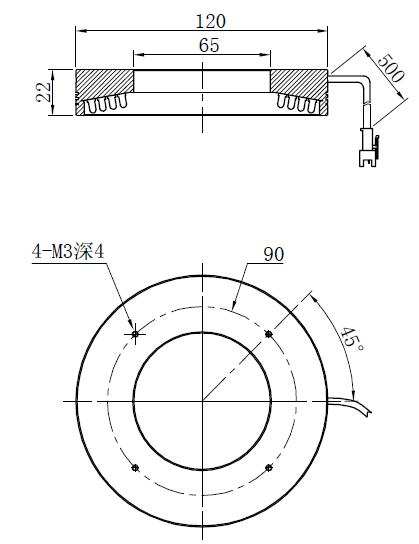

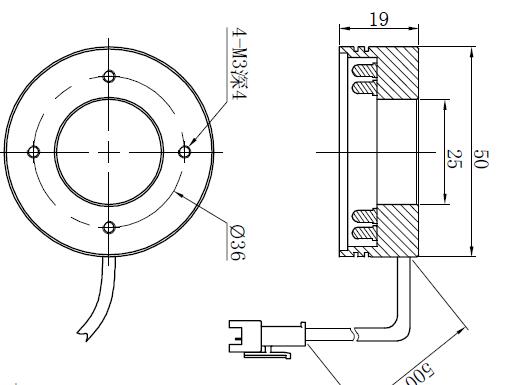

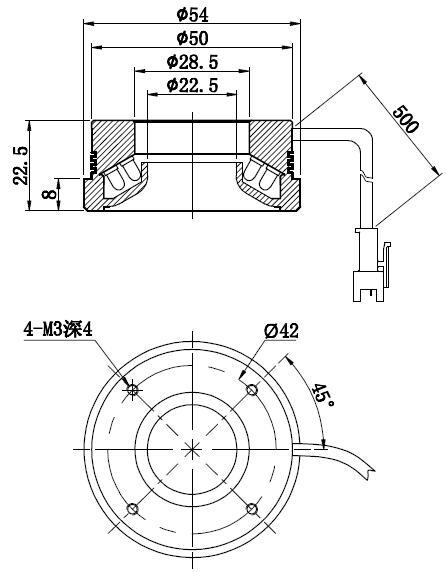

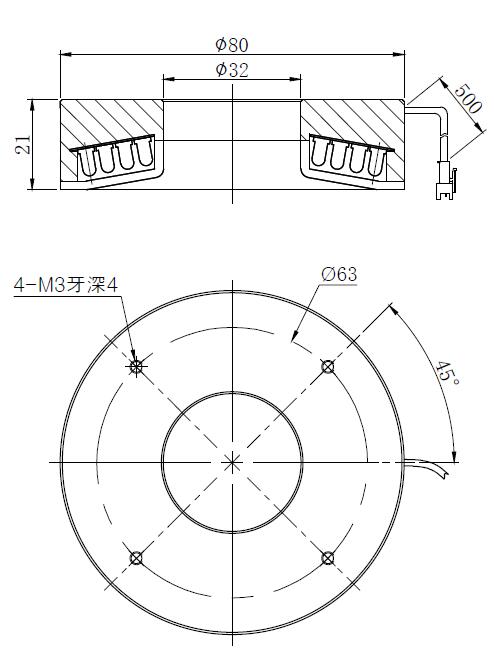

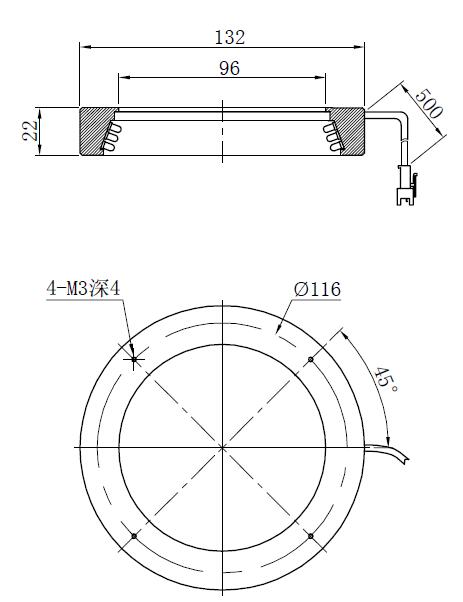

產品尺寸圖:
